数控冲床[M2048TE]

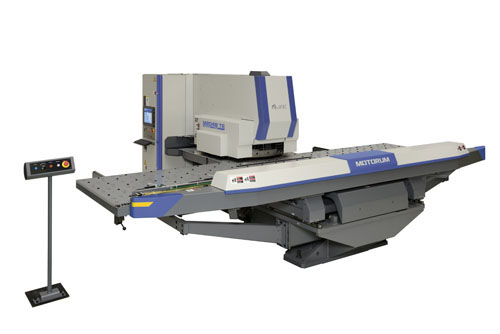

MOTORUM M2048TE

数控伺服电机驱动式多工位冲床

M2048TE

M2048TE



Youku
手机扫码观看视频

全新驱动连杆机构

村田机械的伺服电机驱动系统又有了新的革新!M2048TE 所配置的全新的伺服驱动系统,和以往相比结构更加简捷的同时、刚性也得到大幅提高。连杆机构的整体结构更加简捷化,改由伺服电机直接驱动冲头,从而带来更加稳定更加高速的冲压加工。此外,传动结构的革新减少了传动零件的数量,提高了工作时的稳定性。并且,最小能源输出最大程度的力量并大大降低了发热量,制动时的能源可再生利用,整体有效利用能源。

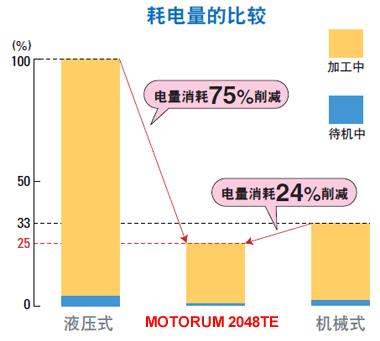

节能和低运行成本

伺服电机驱动冲头的机构仅在冲压时消耗能源,待 机时基本不耗电,并采用了制动时能量的再生循环 技术也大大降低了运行成本,是关爱环境的人性化 绿色环保设备。


MF Eco Machine

机架刚性

机架侧面的钢板厚度相比原先M2048LT机型提高12.5%,提高工作台支撑部分的结构部件的刚性,采用了可长期稳定使用的结构设计。

工作台结构

在设计方面强化工作台构成部件,LM导轨支持结构的采用,加强了高速移动时的稳定感。X,Y轴采用导轨丝杠,提高维护方便性和降低移动时的噪音。由于采用新型的驱动连杆机构,所以冲压噪音,机身振动方面的数据相比原先20吨机型降低很多。

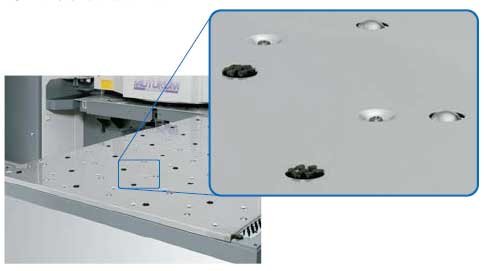

钢球和毛刷混装工作台

钢球可以有效地支撑较厚的板材,毛刷保证了板材移动时的平稳。这种混装工作台既可适用于薄板加工也可适用于较厚板的加工。

加工材料翘起检测开关

加工材料在向上翘起的状态下进入转塔进行加工会给设备造成严重的伤害。在冲压中心区域设置检测加工材料有无翘起的传感开关会提前预防故障并对设备进行保护。

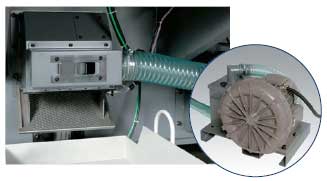

冲压废料吸收装置

从下模具的下侧强制性地吸附冲压铁屑,可防止废料 上带。在加工薄板材料、小径孔、铝板粘性材料、带保护膜的材料、步冲产生月牙形废料等等易出现废料上带的情况时,发挥着重要且实用的作用。

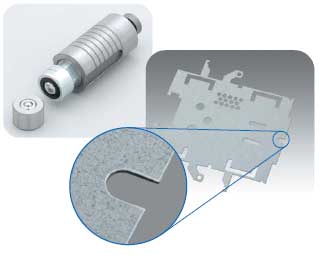

去毛刺模具 (备选件)

1套模具/360度全方位去毛刺加工
使用村田机械独有的滚压模具进行的去毛刺加工。通过在上下层设定的球体滚压模具进行加工面的滚压作业,去除在冲压加工当中形成的毛刺。

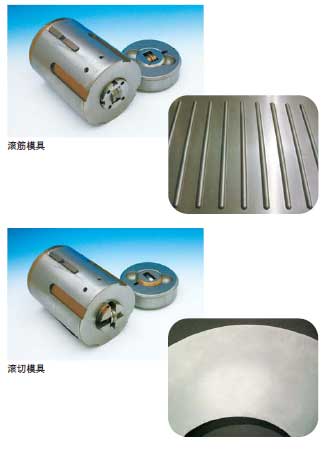

Wilson Wheel® 威尔遜 (备选件)



冲压能力

20.4吨

最大加工板厚

6.35mm

加工板材(YxX)

1250mmx2500mm

标准的刀库布置

32工位 2旋转工位

28工位 4旋转工位

冲压速度

25mm间隔
5mm冲程

350HPM

25mm间隔
8.3mm冲程

285HPM



0.5mm间隔
1.4mm冲程



900HPM

加工精度

+/-0.1mm(本公司精度检查标准)
